● サイクロン脱臭装置 PAT
No,3860943
|
|
|
|
|
|
◆特徴
・臭気を円筒状の缶体内部で旋回させオゾンミストと接触混合させることに
より臭いを取り除く装置です。
オゾンに反応する臭気であれば、風量・臭 いの種類に応じてオゾン量・缶
体サイズを変更することで脱臭可能です。
オゾンの吐出圧により、水道水を噴霧する特殊ノズルを装備 し、サイクロ
ン方式で臭気とオゾンを完全混合し外部に放出します。
少量の水道水と電気を使用し、交換材などの無い構造で、低ランニング
コストを実現しました。
◆用途（設置場所）
・食品工場・飼料工場など工場からの排気脱臭
・生ゴミ処理機等の排気脱臭

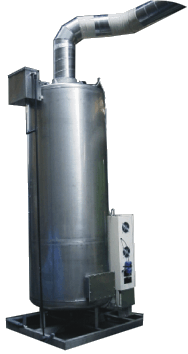

写真の装置は一日５０Ｋｇ程度の生ゴミ処理装置の臭いを脱臭する能力があります
用途に応じて大型設計、制作も致します。
|
|
写真装置ＤＡＴＡ |
|
サイズ(mm) |
Ｗ７００×D６００×H２０００ |
|
処理風量 |
２ｍ3/min |
|
電源 |
ＡＣ１００Ｖ
５０／６０
Hz |
|
消費電力 |
１８０ Ｗ |
|
吐出風量 |
１２L/min |
|
噴霧水量 |
１２０ ml/min |
|
オゾン発生量 |
１２００ mg/h |
|
|
サイクロン脱臭装置 目安サイズ・オゾン量
|
|
処理風量
|
オゾン発生量
|
缶体寸法
|
消費電力
|
|
２m3/min
|
１ｇ/h
|
φ450×1700
|
180W
|
|
４m3/min
|
２ｇ/h
|
φ600×1900
|
230W
|
|
８m3/min
|
４ｇ/h
|
φ750×2400
|
550W
|
|
１０m3/min
|
５ｇ/h
|
φ800×2700
|
740W
|
|
１２m3/min
|
６ｇ/h
|
φ850×2900
|
760W
|
|
１６m3/min
|
８ｇ/h
|
φ950×3100
|
810W
|
|
２０m3/min
|
１０ｇ/h
|
φ1000×3400
|
980W
|
|
排気成分、臭気濃度、排気温度によりオゾン量変動します。
その他のサイズも対応可能です。
|
|
|
主な参考納入先
|
|
|
納入例・・・県立病院の生ゴミ処理機の排気脱臭
仕様・・・処理風量 ４㎥/min（２㎥×２機）
オゾン発生量 ２.４ｇ/ｈ（１.２ｇ/ｈ×２機）
| |
|
納入例・・・廃プラ処理装置の脱臭
仕様・・・処理風量 ２㎥/min
オゾン発生量 ２.４ｇ/ｈ
| |
|
|
|
|
納入例・・・大手メーカー工場生ゴミ処理機の排気脱臭
仕様・・・処理風量 ２㎥/min
オゾン発生量 １.２ｇ/ｈ
| |
|
納入例・・・学校の生ゴミ処理機からの排気の脱臭
仕様・・・処理風量 ２㎥/min
オゾン発生量 １.２ｇ/ｈ
| |
|
|
|
|
納入例・・・学校給食センター
生ゴミ処理機からの排気の脱臭
仕様・・・処理風量 ４㎥/min（２㎥×２機）
オゾン発生量 ２.４ｇ/ｈ（１．２ｍｇ/ｈ×２機）
| |
|
納入例・・・大手メーカー精密機器工場
排水処理設備から排出される臭いの脱臭
仕様・・・処理風量 １７㎥/min
オゾン発生量 ７.４ｇ/ｈ
| |
|
|
|
|
|
|
|
